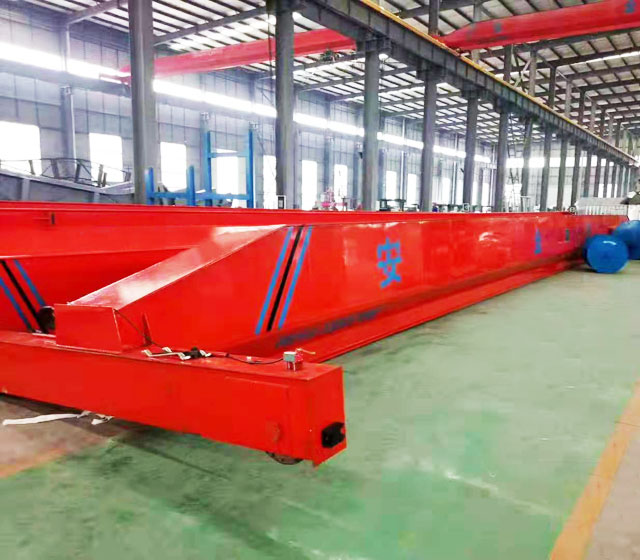

ld型電動單梁橋式起重機

&nbspLD型電動單梁橋式起重機具有結構合理，整機剛性強的特點。整機與CD1、MD1、MC1型電動葫蘆配套使用，是一種輕小型的起重機械。其起重量為1t-32t?？缍葹?.5-31.5m，工作級別為A3-A5，工作環境溫度為-25~40℃。本產品廣泛用于工廠、倉庫、料場等不同場合吊運貨物，禁止在易燃、易爆腐蝕性介質環境中使用。

本產品設有地面和操縱室兩種操作形式。操縱室有開式、閉式兩種，可根據實際情況分為左或右面安裝兩種形式，入門方向有側面及端面兩種，以滿足用戶在各種不同需要的情況下進行選擇。

簡圖 Sketch

LD型電動單梁橋式起重機

技術規格 Technical Specifications

起重機運行機構	運動速度m/min		(地)20	(地)30	(室地)45	(室地)60	(室地)75
	速比		58.78	39.38	26.36	19.37	15.88
	電動機	型號	錐形鼠籠			錐形繞線
		功率 kw	2×0.8			2×1.5
		轉速(n/min)	1380
起升機構 (電動葫蘆) 及電動葫蘆運行機構	電動葫蘆型式		MD,型 CD,型
	起升速度(n/min)		8/0.8(7/0.7) 8(7)
	起升高度H (m)		6 9 1 2 18 24 30
	運行速度(n/min)		20 30
	電動機		錐形鼠籠型
工作制度			中級 Jc=25%
電源			380V 50Hz
車輪直徑			φ270
軌道面寬			37~70

起重量t	跨度m	基本尺寸							起重機總重	大輪壓	小輪壓 (t)
起重量t	跨度m	H1	H2	H3	B	C1	C2	W	起重機總重	大輪壓	小輪壓 (t)
1	7.5	490	810	550	2500	796	1274	2000	2.05	1.38	0.40
	8								2.09	1.39	0.41
	8.5								2.14	1.40	0.42
	9								2.19	1.42	0.44
	9.5								2.23	1.43	0.45
	10								2.28	1.44	0.46
	10.5								2.32.	1.45	0.47
	11								2.37	1.46	0.48
	11.5	490							2.40	1.47	0.49
	12								2.46	1.48	0.50
	12.5				3000			2500	2.55	1.51	0.53
	13								2.60	1.53	0.55
	13.5								2.64	1.54	0.56
	14		860	595					2.69	1.55	0.57
	14.5								2.82	1.58	0.60
	15								2.87	1.60	0.62
	15.5								2.92	1.61	0.63
	16								2.97	1.62	0.64
	16.5								3.02	1.63	0.65
	17								3.07	1.65	0.67
	19.5	530	870	650	3500			3000	3.40	1.74	0.76
	22.5	580	870	700	3500			3000	3.81	1.84	0.86

起重量t	跨度m	起重機總重 (t)	大輪壓 (t)	小輪壓 (t)	基本尺寸
起重量t	跨度m	起重機總重 (t)	大輪壓 (t)	小輪壓 (t)	H1	H2	H3	B	C1	C2	W
2	7.5	2.18	1.94	0.40	490		550	2500	871.5	1292.5	2000
	8	2.22	1.95	0.41
	8.5	2.26	1.96	0.42
	9	2.32	1.98	0.44
	9.5	2.36	1.99	0.45
	10	2.40	2.00	0.46
	10.5	2.45	2.01	0.47
	1 1	2.50	2.02	0.48
	1 1	2.50	2.02	0.48			595
	11.5	2.61	2.05	0.51
	12	2.66	2.06	0.52
	12	2.66	2.06	0.52				3000			2500
	12.5	2.75	2.09	0.55
	13	2.80	2.11	0.57
	13.5	2.85	2.12	0.58
	14	2.90	2.13	0.59	490		595
	14.5	3.03	2.17	0.63	580		700
	15	3.09	2.18	0.64
	15.5	3.14	2.19	0.65
	16	3.20	2.21	0.67
	16.5	3.25	2.22	0.68
	17	3.31	2.23	0.69
	19.5	4.25	2.48	0.94	660		800	3500			3000
	22.5	5.07	2.68	1 .14	785		900	3500			3000

起重量t	跨度m	起重機總重 (t)	大輪壓 (t)	小輪壓 (t)	基本尺寸
起重量t	跨度m	起重機總重 (t)	大輪壓 (t)	小輪壓 (t)	H1	H2	H3	B	C1	C2	W
3	7.5	2.28	2.45	0.41	530		650	2500	818.5	1291	2000
	8	2.33	2.46	0.42
	8.5	2.38	2.48	0.44
	9	2.43	2.49	0.45
	9.5	2.48	2.56	0.46
	10	2.53	2.52	0.48
	10.5	2.58	2.53	0.49
	11	2.64	2.54	0.50
	11.5	2.72	2.50	0.52	580		700
	12	2.78	2.58	0.54
	12.5	2.87	2.61	0.57				3000			2500
	13	2.93	2.62	0.58
	13.5	2.99	2.64	0.60
	14	3.04	2.65	0.61
	14.5	3.57	2.78	0.74	660		800
	15	3.65	2.80	0.76
	15.5	3.71	2.82	0.78
	16	3.78	2.84	0.80
	16.5	3.85	2.85	0.81
	17	3.93	2.87	0.83
	19.5	4.68	3.10	1.06	745		900	3500			300
	22.5	5.23	3.24	1.20	820		1000	3500			300

起重量t	跨度m	起重機總重 (t)	大輪壓 (t)	小輪壓	基本尺寸
起重量t	跨度m	起重機總重 (t)	大輪壓 (t)	小輪壓	H1	H2	H3	W	C1	C2	B
5	7.5	2.54	3.58	0.42	580	1380	720	2000	841.5	1310	2500
	8	2.60	3.59	0.43
	8.5	2.65	3.60	0.44
	9	2.71	3.62	0.46
	9.5	2.77	3.63	0.47
	10	2.82	3.65	0.49
	10.5	2.88	3.66	0.50
	11	2.91	3.67	0.51
	11.5	3.35	3.78	0.62	660	1400	800
	12	3.42	3.80	0.64
	12.5	3.52	3.83	0.67				2500			3000
	13	3.61	3.85	0.69
	13.5	3.67	3.87	0.71
	14	3.74	3.89	0.73
	14.5	4.09	3.98	0.82	785	1415	900
	15	4.19	4.00	0.84
	15.5	4.27	4.02	0.86
	16	4.34	4.04	0.88
	16.5	4.42	4.06	0.90
	17	4.52	4.08	0.92
	19.5	4.97	4.23	1.07	820	1440	1000	3000			3500
	22.5	6.05	4.50	1.34	875	1485	1100	3000			3500

起重量t	跨度m	起重機總重 (t)	大輪壓 (t)	小輪壓	基本尺寸
起重量t	跨度m	起重機總重 (t)	大輪壓 (t)	小輪壓	H1	H2	H3	W	C1	C2	B
10	7.5	3.245	5.098	0.649	720	1500	900	2000	1293	1893	2500
	8	3.329	5.178	0.666
	8.5	3.414	5.252	0.683
	9	3.514	5.323	0.703
	9.5	3.615	5.385	0.723
	10	3.683	5.414	0.737
	10.5	3.768	5.499	0.754
	11	4.020	5.593	0.804	820		1000
	11.5	4.111	5.643	0.8222
	12	4.202	5.692	0.84
	12.5	4.292	5.738	0.858				2500			3000
	13	4.402	5.787	0.88
	13.5	4.493	5.830	0.899
	14	4.584	5.872	0.917	820	1500	1000
	14.5	4.749	6.422	0.95	975
	15	4.852	6.448	0.96
	15.5	4.956	6.504	0.97
	16	5.092	6.568	1.0184
	16.5	5.194	6.594	1.039
	17	5.298	6.649	1.06			1200
	17.5	5.402	6.736	1.08				3000			3500
	18	5.506	6.774	1.101
	18.5	5.610	6.813	1.122
	19	5.714	6.848	1.257
	19.5	5.818	6.891	1.28

技術規格 Technical Specifications

起重機運行機構	運動速度m/min		(地)20	(地)30	(室地)45	(室地)60	(室地)
	速比		58.78	39.38	26.36	19.37	15.88
	電動機	型號	ZDY122-4	ZDY131S-4，ZDR112L1-4	ZDY112L1-4
		功率kw	1.5X2	2.2X2	2.2 X 2
		轉速(n/min)	1380
起升機構 (電動葫蘆) 及電動葫蘆運行機構	電動葫蘆型式		MD1型MD1型
	起升速度(n/min)		3.5、 3.5/0.35
	起升高度H (m)		12 18 24 30
	運動速度(n/min)		20 30
	電動機		錐形鼠籠型
工作制度			A3-A5
電源			3 相 380V 50HZ
車輪直徑			φ370mm
軌道面寬			37-70mm

起重量t	跨度 m	基本尺寸							起重機總重	大輪壓	小輪壓
		H1	H2	H3	B	C1	C2	W
16	7.5	2000	700	1000	2500	1830	1230	2000	3.61/3.15	9.01/9.25
	8								3.71/3.20	9.12/9.27
	8.5								3.82/3.38	9.14/9.29
	9								3.91/3.50	9.16/9.31
									4.02/3.62	9.18/9.33
	9.5
	10								4.12/3.65	9.21/9.36
	10.5								4.23/3.75	9.23/9.38
	11								4.33/3.88	9.25/9.41
	11.5	2000	800	1100	3000	1830	1230	2500	4.46/3.98	9.30/9.56
	12								4.58/4.05	9.33/9.59
	12.5								4.68/4.20	9.36/9.62
	13								4.70/4.32	9.39/9.65
	13.5								4.81/4.42	9.42/9.68
	14								4.93/4.35	9.45/9.71
	14.5	2000	900	1200	3000	1830	1230	2500	5.75/5.30	9.55/9.80
	15								5.87/5.40	9.58/9.83
	15.5								5.99/5.51	9.61/9.86

本樣所提供重量為設計值，制造值為±5-15%

起重量t	跨度m	基本尺寸							起重機總重t	大輪壓t	小輪壓t
起重量t	跨度m	H1	H2	H3	B	C1	C2	W	起重機總重t	大輪壓t	小輪壓t
16	16	2000	900	1200	3000	1830	1230	2500	6.12/5.65	9.64/9.89	1.41/1.51
	16.5								6.25/5.78	9.67/9.92	1.43/1.53
	17								6.37/5.90	9.70/9.95	1.45/1.55
	17.5	2000	1050	1350	3500	1830	1230	3000	6.80/6.35	9.75/10.02	1.63/1.70
	18								6.93/6.48	9.77/10.14	1.66/1.73
	18.5								7.06/6.61	9.80/10.17	1.69/1.76
	19								7.28/6.74	9.83/10.20	1.72/1.79
	19.5								7.41/6.87	9.88/10.15	1.75/1.82
	20	2000	1050	1400	3500	1830	1230	3000	7.54/7.01	10.05/11.00	1.78/1.95
	21.5								7.67/6.14	10.08/11.03	1.80/1.97
	22								7.80/6.27	10.13/11.06	1.82/1.99
	22.5								7.93/6.40	10.14/11.09	1.83/20.1
	23	2100	1100	1500	3500	1830	1230	3000	8.12/8.65	10.60/11.14	2.02/2.20
	23.5								8.27/8.81	10.64/11.18	2.06/2.26
	24								8.42/8.93	10.68/11.22	2.10/2.30
	24.5								8.57/9.12	10.72/11.24	2.14/2.34
	25								9.72/6.70	10.75/11.27	2.18/2.38
	25.5	2000	1150	1500	4000	1830	1230	3500	9.12/9.65	11.05/11.36	2.30/9.45
	26								9.27/9.72	11.01/11.38	2.35/2.50
	26.5								9.42/9.95	11.09/11.40	2.40/2.55
	27								9.57/10.1	11.11/11.42	2.45/2.60
	27.5								9.70/10.2	11.13/11.44	2.50/2.65
	28								9.85/10.15	11.15/11.46	2.55/2.70
	28.5	2000	1200	1550	4500	1830	1230	4000	10.50/11.00	11.20/11.55	2.70/2.85
	29								10.66/11.17	11.22/11.57	2.74/2.89
	29.5								10.81/11.32	11.24/11.59	2.79/2.93
	30								10.82/11.73	11.26/22.61	2.83/2.97
	31.5								10.98/11.88	11.28/11.63	2.87/3.01
	31								11.05/12.05	11.30/11.25	2.90/3.05

技術規格 Technical Specifications

起重機運行機構

運動速度m/min

(地)20

(地)30

(室地)45

(室地)60

(室地)75

速比

58.78

39.38

26.36

19.37

15.88

電動機

型號

ZDY122-4

ZDY131S-4，ZDR112L1-4

ZDY112L1-4

功率 kw

1.5×2

2.2×2

轉速(n/min)

1380

起升機構 (電動葫蘆) 及電動葫蘆運行機構

電動葫蘆型式

MD1型MD1型

起升速度(n/min)

3.5、 3.5/0.35

起升高度H (m)

12 18 24 30

運動速度(m/min

20 30

電動機

錐形鼠籠型

工作制度

A3-A5

電源

3 相 380V 50HZ

車輪直徑

φ370mm

軌道面寬

37-70mm

起重量t

跨度m

基本尺寸

起重機總重 (t)

大輪壓 (t)

小輪壓 (t)

7.5

2100

800

1100

2500

1830

1230

2000

3.71/3.22

10.15/11.01

0.85/1.05

3.81/3.35

1.029/11.24

0.88/1.08

8.5

3.92/3.45

10.43/11.38

0.91/1.11

4.02/3.55

10.57/11.52

0.94/1.14

4.12/3.65

10.71/11.66

0.97/1.17

9.5

4.23/3.75

10.85/11.80

1.00/1.20

10.5

4.33/3.88

10.99/11.94

1.03/1.23

4.45/3.99

11.13/12.08

1.05/1.25

11.5

2100

800

1200

3000

1830

1230

2500

4.46/3.98

11.30/12.10

1.20/1.35

4.58/4.05

11.32/12.12

1.24/1.39

12.5

4.68/4.20

11.34/12.14

1.29/1.44

4.70/4.32

11.36/12.16

1.33/1.48

13.5

4.81/4.42

11.38/12.18

1.37/1.52

4.93/4.53

11.40/12.20

1.40/1.55

14.5

2100

900

1300

3000

1830

1230

2500

5.75/5.30

11.65/12.50

1.55/1.70

5.87/5.40

11.68/12.53

1.57/1.72

15.5

5.99/5.51

11.71/12.56

1.59/1.74

本樣所提供重量為設計值，制造值為±5-15%

起重量t	跨度m	基本尺寸							起重機總重t	大輪壓t	小輪壓
		Hl	H2	H3	B	Cl	C2	W
20	16	2100	900	1300	3000	1830	1230	2500	6.85/7.36	11.74/12.59	1.61/1.76
	16.5								7.00/7.55	11.77/11.62	1.63/1.78
	17								7.15/7.78	11.80/11.65	1.65/1.80
	17.5	2100	1050	1400	3500	1830	1230	3000	7.40/7.92	12.20/13.50	1.75/1.90
	18								7.55/8.08	12.26/13.56	1.79/1.94
	18.5								7.70/8.22	12.32/13.62	1.83/1.98
	19								7.75/8.30	12.38/13.68	1.87/2.02
	19.5								7.90/8.45	13.44/14.72	1.91/2.06
	20	2100	1050	1450	3500	1830	1230	3000	8.45/9.01	13.75/15.05	2.05/2.20
	21.5								8.67/9.14	13.80/15.10	2.07/2.22
	22
									8.80/9.27	13.85/15.15	2.09/2.24
	22.5								8.93/9.40	13.90/15.20	2.11/2.26
	23	2100	1100	1500	3500	1830	1230	3000	9.40/9.92	14.20/15.75	2.30/2.40
	23.5								9.56/10.10	14.24/15.91	2.32/2.42
	24								9.73/0.23	14.28/15.85	2.34/2.44
	24.5								9.89/10.40	14.32/15.89	2.36/2.46
	25								10.06/10.60	14.36/16.91	2.38/2.48
	25.5	2100	1100	1550	4000	1830	1230	3500	11.5/12.02	14.95/17.20	2.65/2.90
	26								1.68/12.20	14.99/17.24	2.71/2.96
	26.5								11.86/12.42	15.03/17.28	2.77/3.02
	27
									12.04/12.58	15.07/17.32	2.83/3.08
	27.5								12.22/12.78	15.11/17.36	2.89/3.14
	28								12.41/12.95	15.15/17.40	3.95/3.20
	28.5	2100	1100	1600	*4500	1830	1230	3500	13.20/13.75	15.70/17.90	3.05/3.40
	29								13.39/13.94	15.75/17.95	3.08/3.43
	29.5								13.58/14.10	15.80/18.00	3.11/3.46
	30
									13.94/14.40	15.85/18.05	3.14/3.49
	31.5								14.12/14.62	15.90/18.10	3.17/3.52
	31								14.30/14.85	15.95/18.15	3.20/3.55

本樣所提供重量為設計值，制造值為±5-15%
